Принцип работы реле напряжения

Электросеть в наших домах и на предприятиях далеко не всегда стабильна. Перепады напряжения – частое явление, которое может повредить дорогостоящую технику или даже привести к пожару. Чтобы защитить оборудование от таких неприятностей, достаточно приобрести надежное устройство – купите реле напряжения, и вы сможете забыть о внезапных поломках из-за нестабильной сети. Это на самом деле очень полезный прибор о котором стоит узнать больше.

Что такое реле напряжения?

Реле напряжения – это устройство, которое контролирует уровень напряжения в электросети и защищает электрические приборы от его скачков. Если напряжение становится слишком низким или слишком высоким, реле мгновенно отключает подачу тока, предотвращая повреждение техники. Простыми словами, реле напряжения – это ваш "охранник", который следит за тем, чтобы электричество было безопасным.

Основные параметры реле напряжения:

• Номинальное напряжение. Стандартное значение, для которого рассчитано реле (обычно 220В или 380В).
• Диапазон срабатывания. Границы напряжения, при выходе за которые устройство отключает нагрузку.
• Время отключения. Скорость, с которой реле реагирует на изменение напряжения.
• Время повторного включения. Период, через который реле снова подает питание после нормализации напряжения.

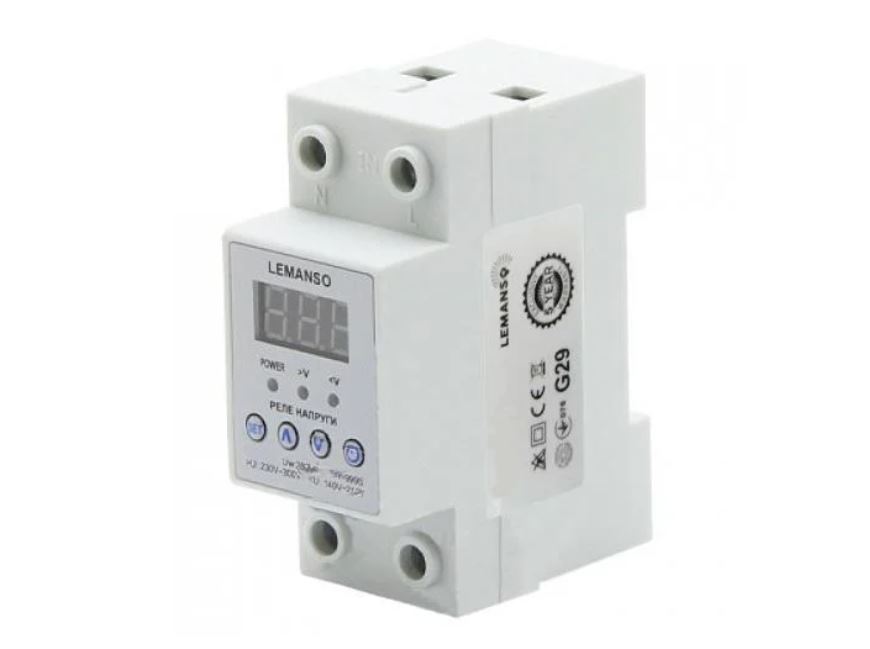

Как устроено реле напряжения?

Конструкция реле напряжения включает несколько ключевых элементов:

1. Микропроцессор – анализирует данные и сравнивает их с установленными пределами.
2. Дисплей (световые индикаторы) – отображает текущее напряжение и аварийные сигналы.
3. Электромагнитное реле (контактор) – разрывает или замыкает электрическую цепь.
4. Трансформатор измерения напряжения – отслеживает изменения в сети.
5. Клеммы для подключения нагрузки – соединяют устройство с электросетью.

Все эти элементы работают в тандеме, чтобы обеспечить мгновенную и надежную защиту техники. Устройство может быть компактным и легко встраивается в электрический щиток или устанавливается отдельно.

Принцип работы реле напряжения

Принцип работы реле напряжения основан на постоянном контроле уровня напряжения в электрической сети и своевременной защите подключенных приборов от скачков или перепадов. Устройство автоматически измеряет текущее напряжение и сравнивает его с заданными пределами – минимальным и максимальным значением, которые пользователь устанавливает самостоятельно.

Этапы работы реле напряжения:

1. Измерение напряжения. После подключения к сети, измерительный блок постоянно считывает уровень напряжения в режиме реального времени.
2. Сравнение с заданными пределами. Полученные данные передаются на микропроцессор устройства. Он сравнивает текущее значение напряжения с заранее установленными пределами. Например:
   • Минимальный порог – 190 В.
   • Максимальный порог – 250 В.
3. Реакция на отклонения. Если напряжение находится в безопасных границах, устройство продолжает подавать ток на подключенную технику. Как только напряжение выходит за пределы (например, падает ниже 190 В или поднимается выше 250 В), реле размыкает цепь, и отключает питание.
4. Возврат к нормальной работе. Устройство остается в состоянии отключения, пока напряжение не вернется в нормальный диапазон. После стабилизации сети реле автоматически замыкает цепь, возобновляя подачу тока. В некоторых моделях предусмотрена задержка включения, чтобы исключить повторные перепады.

Весь процесс происходит автоматически, без участия человека.

Пример работы

Если напряжение в сети внезапно поднимается до 270 В, реле мгновенно отключает электричество, предотвращая перегрев и поломку бытовых приборов. Как только напряжение вернется к 230 В (или любому значению внутри безопасного диапазона), устройство включит питание.

Реле напряжения работает быстро и эффективно, защищая оборудование от следующих проблем:

• Перегорания обмоток двигателя в холодильниках и насосах.
• Поломки электроники из-за высокого напряжения.
• Сбоев в работе осветительных приборов и отопительных систем.

Такое устройство – это надежная страховка от неприятностей, связанных с нестабильностью сети.

Основные функции реле напряжения

Реле напряжения выполняет несколько важных задач:

1. Защита от перенапряжения
   • Отключает питание, если напряжение превышает допустимый предел (например, выше 250В).
   • Предотвращает перегрев и выход из строя техники.
2. Защита от пониженного напряжения
   • Разрывает цепь при снижении напряжения ниже критического уровня (например, менее 170В).
   • Избегает некорректной работы приборов и их поломки.
3. Защита от импульсных скачков
   • Реле моментально реагирует на резкие перепады напряжения, не допуская повреждения электроприборов.
4. Автоматическое восстановление питания
   • Когда напряжение нормализуется, реле автоматически включает питание, что удобно и безопасно.
5. Защита от перекоса фаз (для трехфазных реле)
   • Предотвращает аварийные ситуации в сетях 380В, где нарушение баланса между фазами может привести к поломке оборудования.

Дополнительные возможности современных реле напряжения

Современные реле напряжения оснащены различными дополнительными функциями, которые делают их работу еще более эффективной и удобной. Некоторые модели поддерживают дистанционное управление через Wi-Fi или Bluetooth, что позволяет пользователям контролировать параметры сети и управлять устройством прямо со смартфона.

Еще одна полезная функция – журнал аварийных отключений, который фиксирует количество и причины срабатываний реле. Это особенно важно для диагностики состояния электросети и выявления частых проблем.

Некоторые устройства имеют функцию защиты от перегрева, которая отключает реле при критическом нагреве компонентов. Это дополнительно предотвращает возможные аварии и продлевает срок службы оборудования.

Как выбрать реле напряжения?

При выборе реле напряжения важно учитывать несколько ключевых факторов, чтобы устройство максимально соответствовало вашим потребностям.

1. Тип нагрузки

Для дома подойдет реле напряжения на 16–40 А, тогда как для производственных объектов или мощного оборудования потребуется устройство с большей нагрузочной способностью.

1. Тип подключения

• Однофазное реле (220 В) используется в стандартных бытовых сетях.
• Трехфазное реле (380 В) применяется для оборудования, работающего на промышленном напряжении.

1. Диапазон напряжения

Важно выбрать реле, у которого границы отключения соответствуют особенностям вашей сети. Например, если в вашей сети часто наблюдаются скачки до 260В, выбирайте реле с верхним порогом отключения 250–255В.

1. Максимальная мощность нагрузки

Реле должно выдерживать суммарную мощность подключенной техники. Например, если в квартире суммарное потребление 5 кВт, выбирайте реле с запасом не менее 7 кВт.

1. Функционал

Некоторые модели оснащены дополнительными функциями, такими как:

• Задержка включения (особенно полезно для холодильников).
• Дисплей для отображения текущего напряжения.
• Возможность настройки порогов вручную.

1. Производитель

Обратите внимание на устройства проверенных брендов, таких как Лемансо, которые зарекомендовали себя на рынке благодаря качеству и надежности.

Установка и подключение реле напряжения

Установку реле напряжения лучше доверить профессиональному электрику, особенно если речь идет о сложных электрических сетях. Однако, если вы решили сделать все самостоятельно, обязательно соблюдайте правила безопасности.

Подключение однофазного реле (220В):

1. Отключите электроэнергию в распределительном щите.
2. Подключите фазный провод от сети к входной клемме реле.
3. Подключите фазный провод от выхода реле к нагрузке (щитку).
4. Нулевой провод соедините напрямую с щитком.
5. Включите питание и проверьте работу устройства.

Процесс подключение трехфазного реле (380В) аналогичен, но подключаются сразу три фазы. Подключая трехфазное реле, обязательно проверяйте правильность фазировки, чтобы избежать перекоса фаз. Перед включением устройства убедитесь, что все провода закреплены надежно, а параметры реле соответствуют характеристикам сети.

Реле напряжения – это надежное и доступное средство защиты бытовой и промышленной электроники. Оно предотвращает перегрузки, скачки напряжения и аварийные ситуации, продлевая срок службы вашей техники. Установив такое устройство, вы можете быть уверены, что ваши бытовые приборы работают под надежной защитой.
